MCT3656是一種高精度的數據轉換芯片，具有超低噪聲的24位模數（A/D）轉換器。它為最苛刻的應用程序提供了完整的高分辨率的測量解決方案。這個A/D轉換芯片是由一個四階Delta-Sigma(ΔΣ)調制器和一個可編程數字濾波器組成?？蛇x擇的輸入緩沖器大大增加了輸入阻抗，而低噪聲可編程增益放大器（PGA）提供了從1到64的增益放大功能?？删幊虨V波器允許用戶在高達22位無噪聲的分辨率和高達15k每秒樣本的數據率（SPS）之間優化設計，以達到最優方案。在多路測量輸入時芯片提供快速循環通道，也可以執行在一個周期內的一次性轉換。通過SPI兼容串行接口的握手可以實現2線連接操作。芯片支持所有PGA設置的偏移誤差和增益誤差的自我系統校正。提供了一種可編程時鐘輸出驅動器。

MCT3656采用SSOP28封裝，工作環境溫度范圍為-55℃至+105℃。

以下為MCT3656的應用場景：

l工業過程控制

l科學儀器

l醫療器械

l測試和測量

l體重秤

下圖為MCT3656在小信號測量方面的應用：

MCT3656通常用于小信號的測量，滿量程輸入電壓（AINP ?AINN）為±2V_REF/PGA，V_REF為2.5V即當可編程增益PGA=1時滿量程輸入電壓范圍為±5V。用戶可以通過串精密小電阻將電流轉為電壓實現小電流信號的測量，可以通過接運放等方式將大的電壓信號轉換為MCT3656可接受輸入范圍內電壓小信號，最后通過單片機進行轉換，解析為實際的電壓測量信號值。

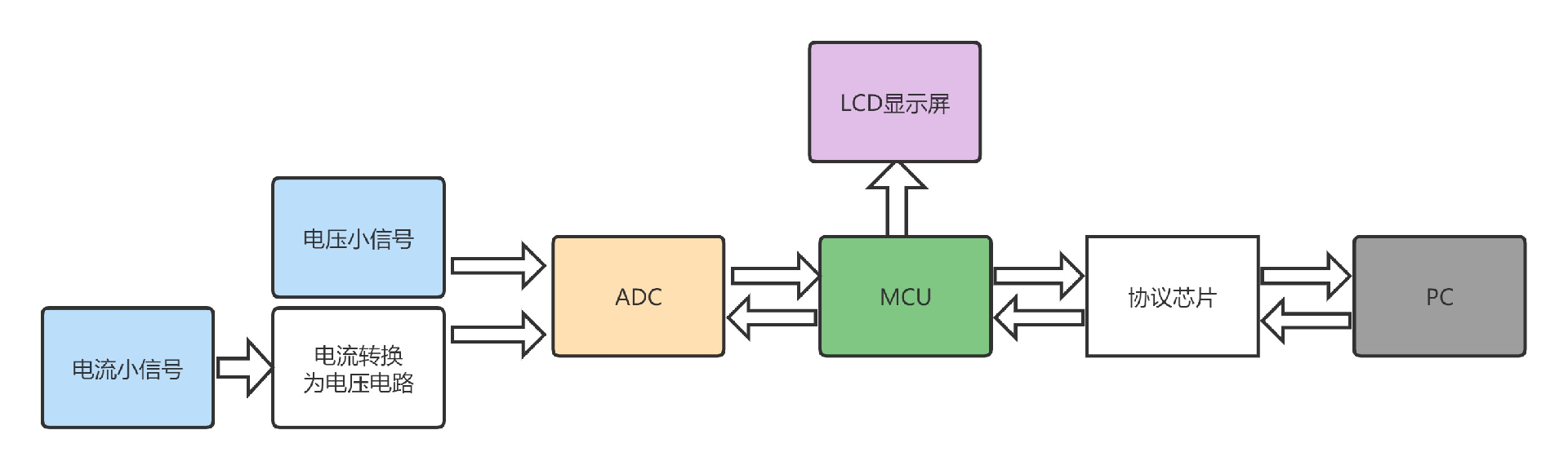

圖1  ADC小信號測量應用框圖

下圖為MCT3656在工業衡器方面的應用：

近年來，隨著工業經濟在生產工藝過程中對產品質量的要求提高，在一些重點工序中要求一些專用衡器。特別是冶金、石化、煤炭幾個行業，大型衡器已由稱量幾十噸發展至幾百噸，個別地方還有上千噸的載荷量。同時，物流業的迅速發展，特別是高速公路的不斷普及，公路運輸業也相應得到提高，大噸位載重汽車沒車的運輸量已超過百噸。工業上對于稱重范圍的提高，也對稱重的精度提出了要求，稱重范圍越大，需要用到的ADC精度要求越高。通過稱重傳感器得到的電壓輸入到ADC，經過MCU處理之后便可以通過Wifi/BLE等無線傳輸技術將物體的重量等信息發送到接收系統并在顯示面板里顯示出來。

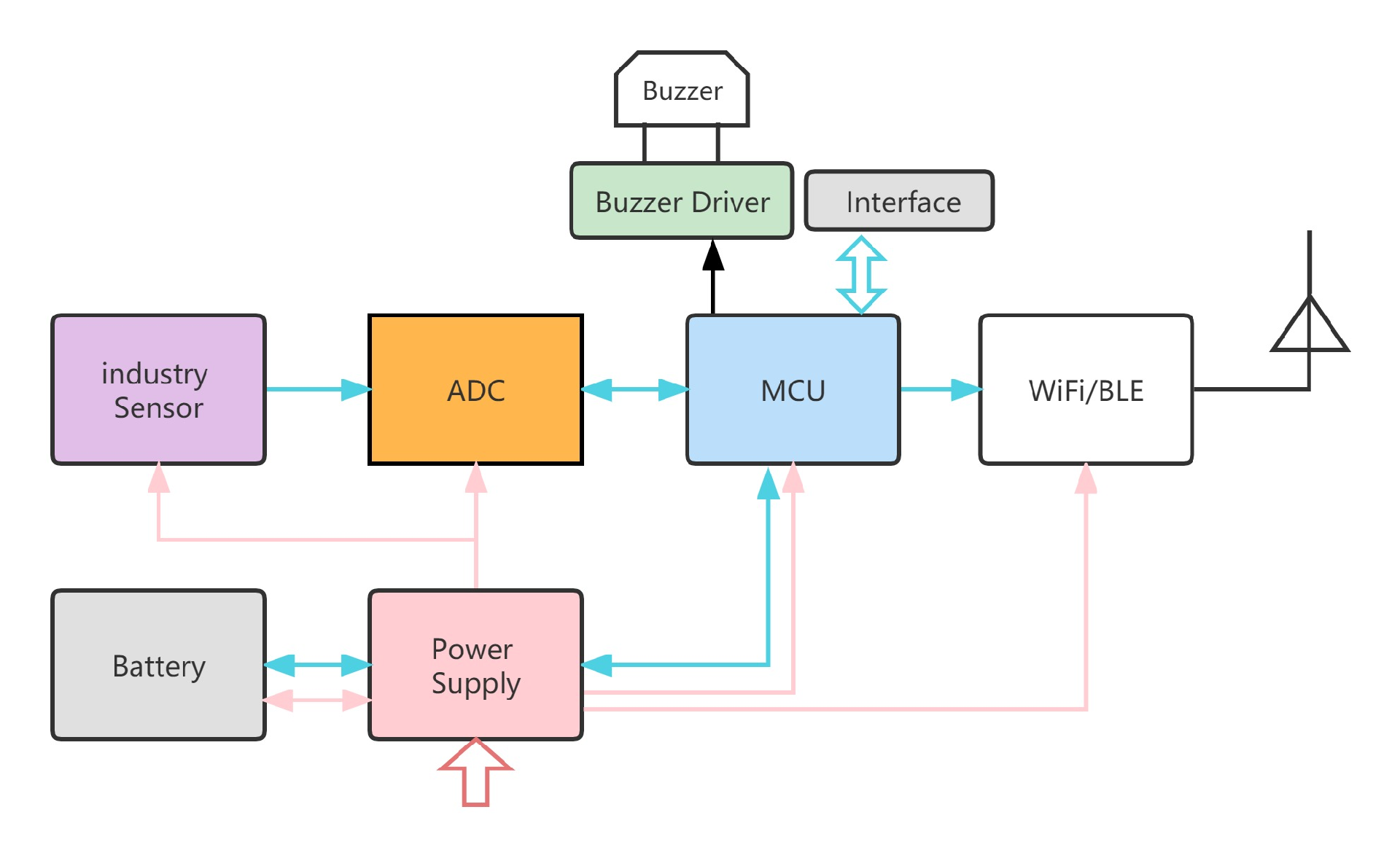

圖3 工業衡器應用原理框圖

    MCT3656典型特征

l24bit,無失真編碼

l高達22bit無噪分辨率

l非線性失真:±0.002%

l數據輸出速率為15kSPS

l快速循環通道

l具有單周期的一次性轉換

l可靈活輸入的多路復用器（四路差分輸入/8路單端輸入）

l低噪聲PGA：30nV輸入-參考噪聲

l功耗：在正常模式下可低至45 mW，靜態功耗0.45mW
