一、電磁流量計工作原理

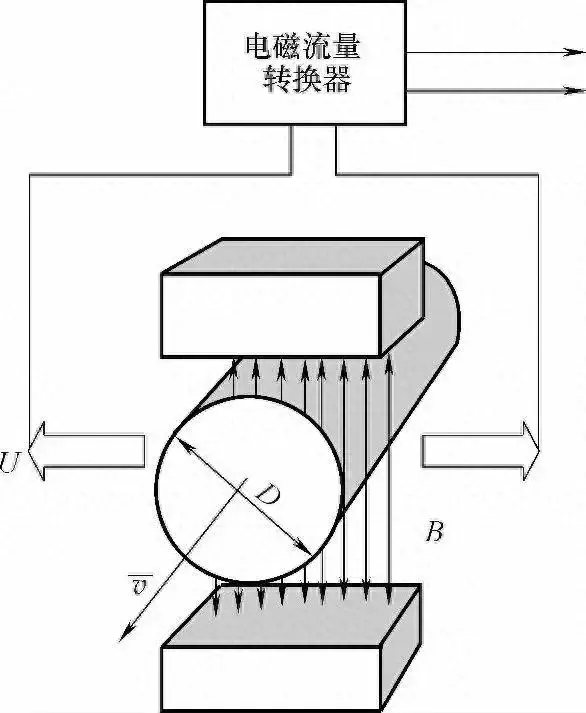

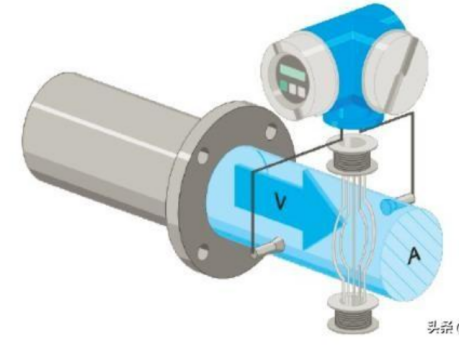

電磁流量計的工作原理基于法拉第電磁感應定律。當一個導體在磁場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會有感應電動勢產生。電動勢的大小與導體運動速度和磁感應強度大小成正比。

二、電磁流量計的結構圖

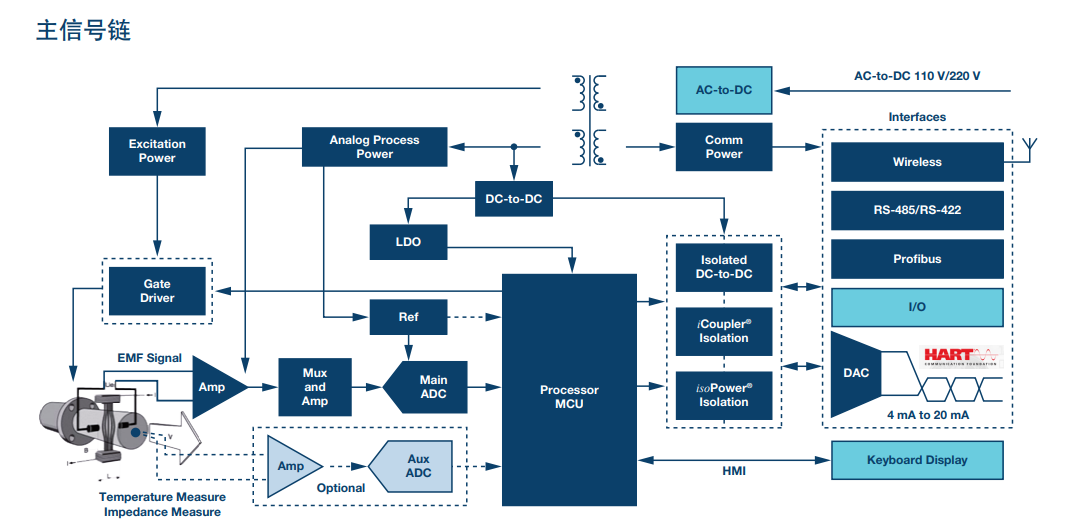

電磁流量計系統包括電源、勵磁、信號調理、模數轉換器、處理器、顯示器、鍵盤和邏輯I/O，以及4 mA至20 mA、HART、RS-485/RS-422/RS-232、PROFIBUS、? Modbus、Foundation等多種通信接口。

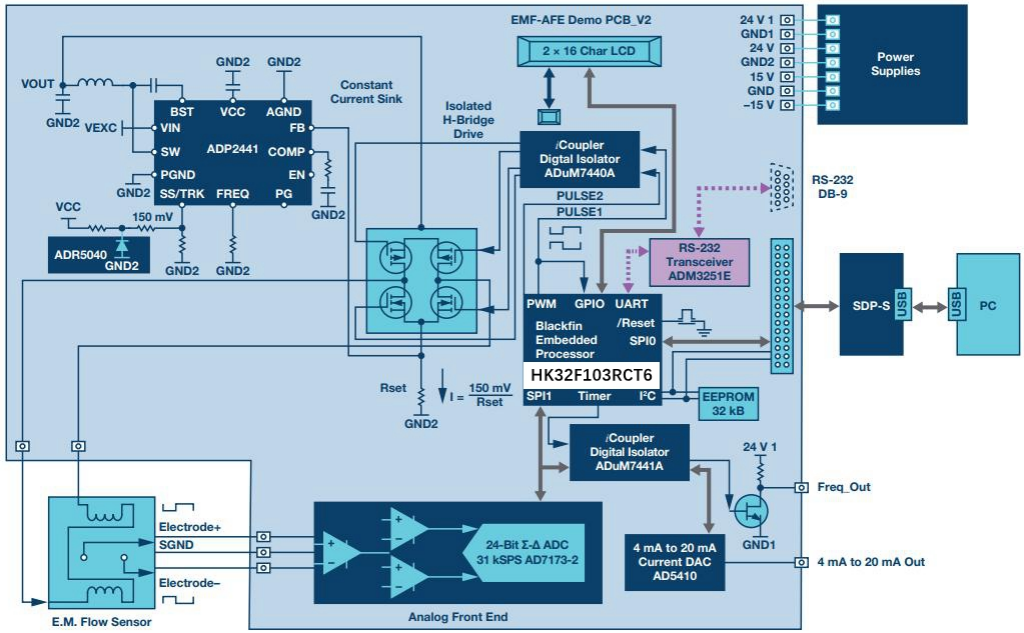

三、南京模數電磁流量計解決方案功能框圖

四、電磁流量計對ADC 的要求

大部分應用采用低頻直流矩形波勵磁 1 ?25、1 ?16、1 ?10、1 ?8、1 ?4或 1 ?2電力線頻率(50 Hz/60 Hz)的傳感器線圈。若要最大程度降低誤差，可以對ADC樣本求平均值。例如，對于五個樣本，可以舍棄最大樣本和最小樣本，并對余下的三個樣本求均值。ADC在每個建立的間隔期間都需要獲取五個樣本，并在勵磁周期的最后 10%期間獲取。這要求ADC的采樣速率至少是傳感器勵磁頻率的 50 倍。更高的采樣速度允許對更多樣本求均值，從而抑制噪聲，獲得更佳的精度。

Σ-?技術非常適合用來滿足這些對ADC的要求，以適當?shù)乃俣?提供出色的噪聲性能。

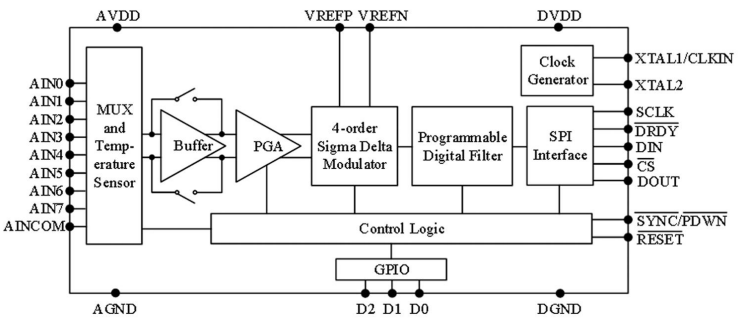

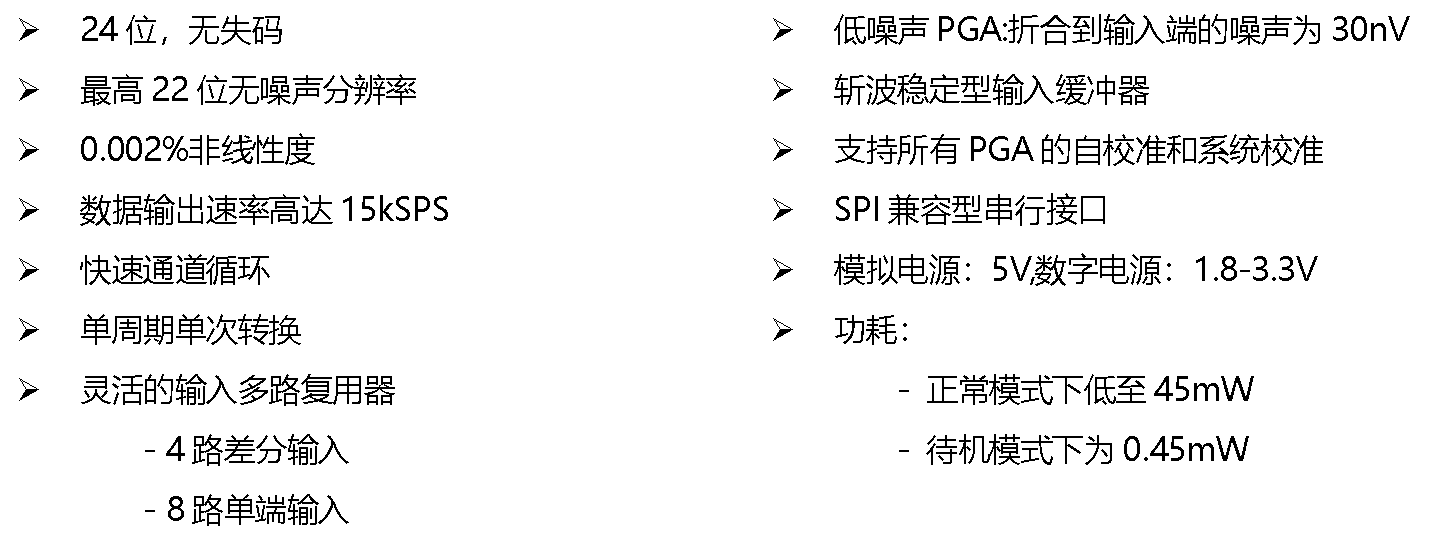

超低噪聲Σ-?型ADC MCT1256非常適合電磁流量計使用，該器件最高輸出速率15K(SPS),在 7.5K  Hz輸出數據速率下,緩沖器開啟時的有效位數(ENOB，rms)達到了19.1位

MCT3656是一款高精度數據轉換器芯片，內置極低噪聲24位模數轉換器。

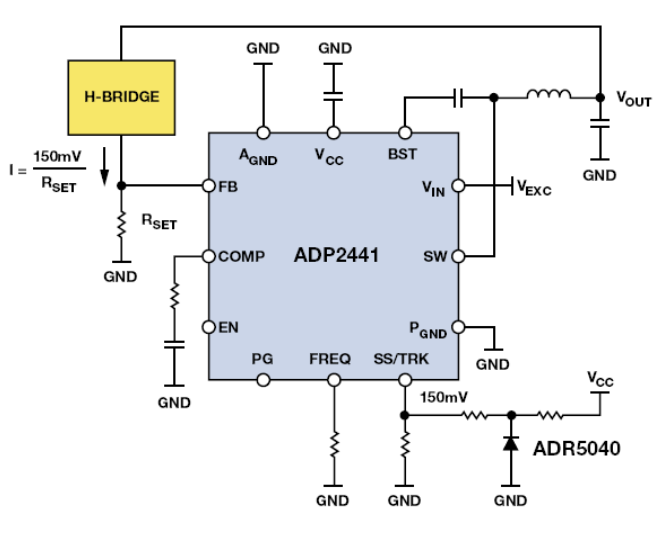

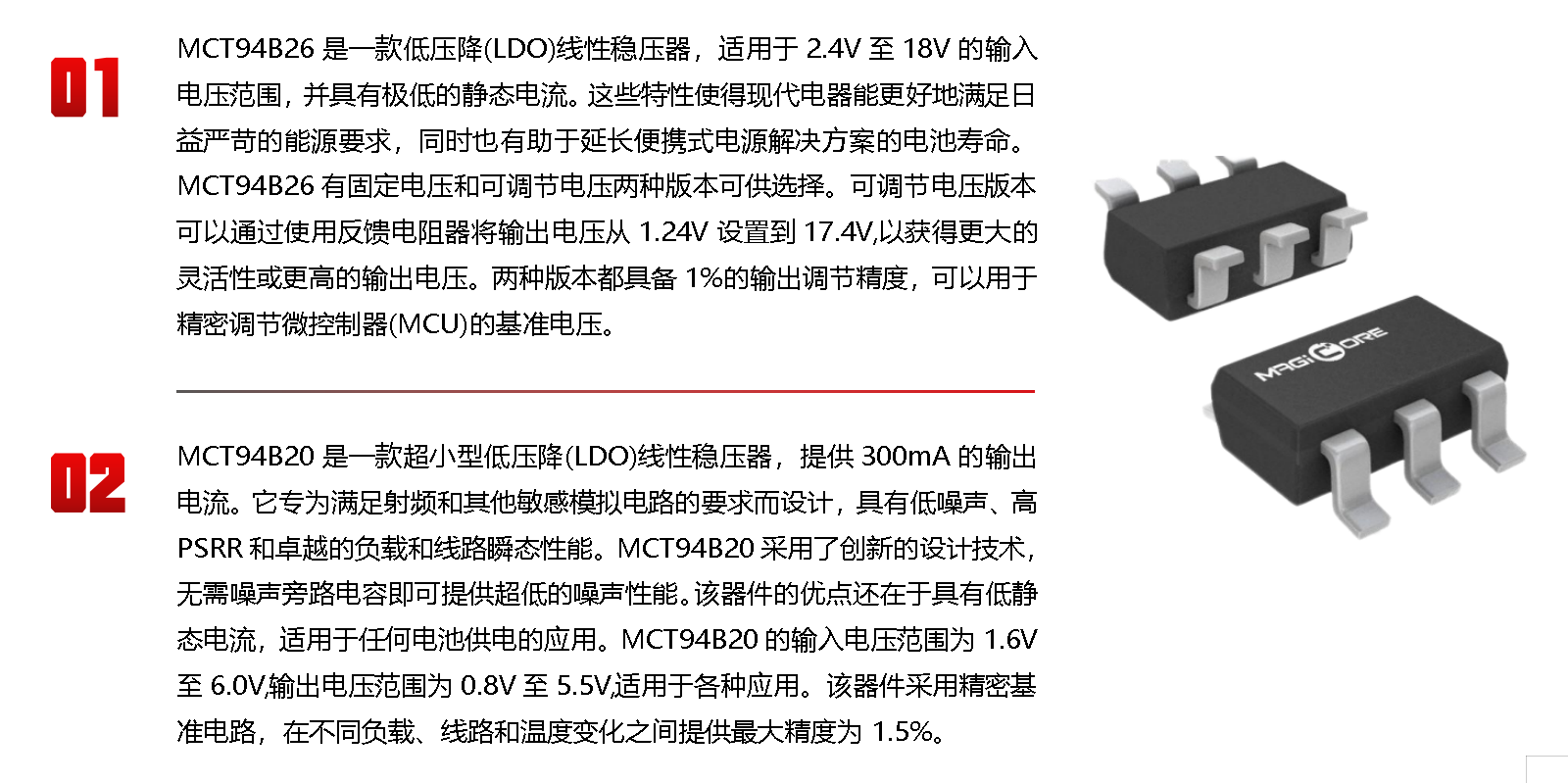

五、電磁流量計電源管理系列-LDO
