一、工作原理

本方案采用的是應變式壓力傳感器，電子應變式稱重傳感器是將電阻應變式貼在專門的彈性體梁上，重量加壓后彈性體發生變形，其電阻應變計也隨著變形，被測重量的大小轉換成應變量的變化，電阻值發生變化，是四壁組成的橋式測量電路打破了平衡，輸出電壓求得電壓值。具有良好的線性關系，很強的抗側向偏載及橫向偏載能力，四角誤差小。

將應變片貼在被測定物上，使其隨著被測定對象的應變一起伸縮，這樣應變片里面的金屬箔材就隨著應變伸長或縮短。很多金屬在機械性地伸長或縮短時其電阻會隨之變化。應變片就是應用這個原理，通過測量電阻的變化而對應變進行測定。一般應變片的敏感柵使用的是銅鉻合金，其電阻變化率為常數，與應變成正比例關系。

要精確地測量這么微小的電阻變化是非常困難的，一般的電阻計無法達到要求。為了對這種微小電阻變化進行測量，我們使用帶有韋斯通電橋回路的專用應變測量?jī)x。應變片本身的追隨能力可以達到數百 KHZ，通過組合的測定裝置可以對沖擊現象進行測量。行駛中的車輛。飛行中的飛機等各部位的變動應力可以通過應變片和測定裝置進行初步的測量。測量電路:惠斯通電橋。

惠斯通電橋適用于檢測電阻的微小變化，應變片的電阻變化也可以用這個電路來測量。如圖 5 所示，惠斯通電橋由 4 個電阻組合而成。

圖示：全橋應變片壓力傳感器

本方案中最多可以接入四個壓力傳感器。

二、硬件結構

MCT3656 芯片的高精度電子秤方案由以下部分組成

1. 應變片壓力傳感器4個

2. ADC 模數轉換芯片

3. 供電電路

4. 液晶屏 1602 采用 12C 接口

5. MCU 芯片

三、電路說明

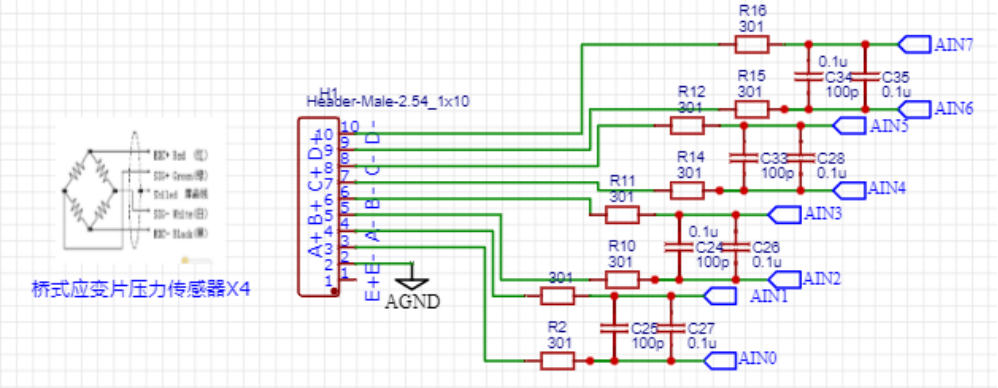

1. 通過 H1 的 2.54mm 插排可以最多接入 4 個應變片壓力傳感器，E+ E-為傳感器提供激勵電源。4 路傳感器信號（A+A-,B+B-,C+C-,D+D-）電壓通過低通濾波后接入 MCT3656 四路差分模擬輸入通道。

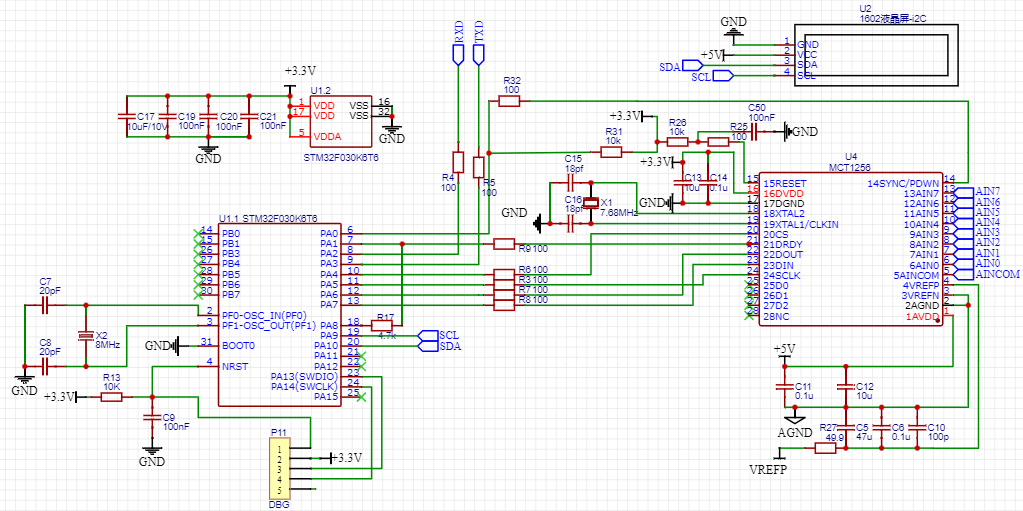

2. 四路差分信號經過 MCT3656 模數轉換芯片放大轉換后通過 SPI 接口輸出到 MCU 芯片，由 MCU 完成數據的采集和處理，并將結果通過 I2C 接口送到液晶顯示屏顯示。

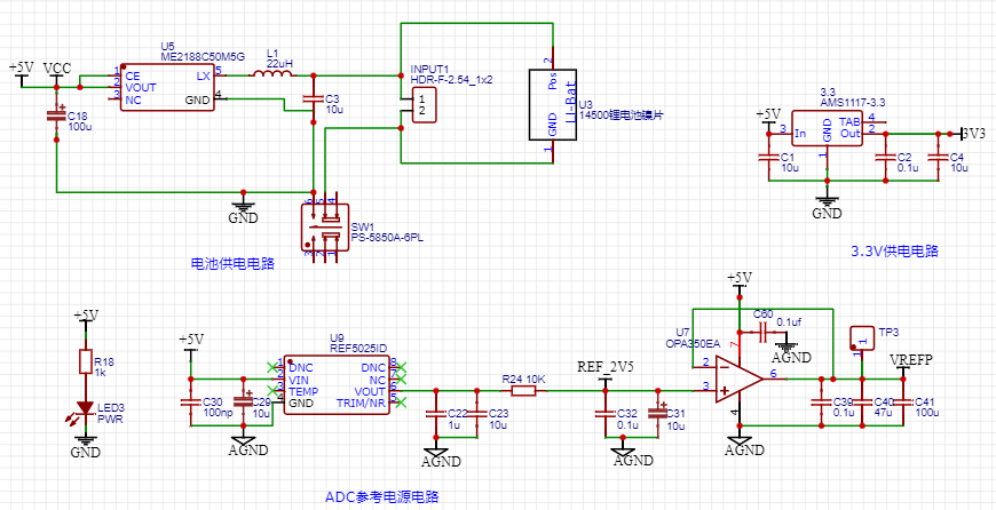

3. 供電電路包括電池供電電路，參考電壓產生電路，3.3V 電路幾個部分組成

四、軟件設計

1. 在程序中設計：稱重前首先清 0，即 MCT1256 的前后兩次采樣值相同，保證加載前質量為 0。在實際操作中加載前必須保證這一點滿足條件。如果在實際加載中有時無法回 0，可按復位鍵重新開始。

2. 標定砝碼逐步增重，可直接分別放在兩個稱重傳感器上，或在傳感器上加薄片，砝碼再加在薄片上.讀取 AD 轉換數據，并分析，對照獲得的重量進行調整，使誤差盡可能小。

3. 測量過程中如果發現某個重量區間誤差偏大，可自行設置重量區間分別進行標定調整。

例：10g 以內，10g-50g 等等，區間可以任意設定，可大可小，看各自的測量情況定

4. 在測量中記錄數據：（以下為舉例說明 每個傳感器的測量數據都可能有不同）

1. 在測量中記錄數據：（以下為舉例說明 每個傳感器的測量數據都可能有不同）

獲得調整測量值的方法

(1) 數據過濾：每次測量采集一組數據，對數組進行排序，去除掉最大和最小值后求取平均值。

(2) 因?yàn)槊總€(gè)傳感器特性曲線不一樣，因此每個傳感器需要矯正，調整 GapValue 的值，以獲得相對比較正確的測量值，還可以加減小數再次調整 。

Weight=(float)ADC on_Current Val/ Gap Value;

(3) 使用 EXCEL 的數據分析中的線性回歸方法獲得線性函數，再使用該函數對測量值進行調整。

(4) 還可以先根據標定重量和 AD 采樣值先進行線性回歸獲得回歸函數后，對 AD 采樣值進行調整，

再代入（1）中進行計算測量值。

程序流程：

1. MCT3656 初始化（自校準，采樣通道選擇，PGA 倍數，采樣速率 SPS）

2. 初始化液晶屏

3. 稱重前清零

4. 采集數據處理（循環體）
